En el mundo en constante evolución de la impresión 3D, el modelado por deposición fundida (FDM) ha avanzado significativamente a lo largo de los años. Tradicionalmente, el FDM se ha limitado a construcciones relativamente simples y planas, restringidas por las limitaciones físicas del movimiento en tres ejes. Sin embargo, a medida que las innovaciones en hardware amplían los límites de lo posible, la industria se encuentra ahora al borde de un salto revolucionario: la impresión FDM de 5 ejes.
Esta tecnología emergente, aunque todavía en sus primeras etapas, está llamada a transformar por completo la forma en que diseñamos y fabricamos objetos complejos. Desde piezas aeroespaciales ligeras hasta dispositivos médicos personalizados, la introducción de la impresión multieje no es solo una pequeña mejora, sino la puerta de entrada a una nueva era de eficiencia de materiales, tiempos de producción más rápidos y geometrías más complejas y sin soportes.
Echemos un vistazo más de cerca a las implicaciones reales de este avance, examinando cómo afectará al ahorro de material, a las velocidades de impresión y a los tipos de geometrías que antes eran inimaginables en el ámbito de la impresión FDM.
El fin de las limitaciones de velocidad: hardware frente a materiales
Durante años, las limitaciones de velocidad de las impresoras 3D han sido objeto de debate. Los fabricantes han impulsado continuamente las capacidades del hardware de las impresoras FDM a nuevas cotas, pero se han encontrado con un obstáculo: los propios materiales. Hoy en día, los filamentos de alta velocidad actuales, como el PLA, el PETG y el TPU, han alcanzado sus límites de velocidad teóricos. A pesar de los avances en el hardware, materiales como estos simplemente no pueden soportar velocidades de impresión más rápidas. La velocidad y la calidad han alcanzado un punto de estancamiento, y la composición del material y las características térmicas se han convertido en el factor limitante, no el rendimiento del hardware.
Este fenómeno es evidente: el hardware, especialmente las impresoras 3D de tipo delta, ha superado las capacidades de los filamentos disponibles. Si bien las impresoras delta están diseñadas para ofrecer velocidad y agilidad, los filamentos de alta velocidad que pueden igualar esas velocidades simplemente no existen en las cantidades o la calidad necesarias para el uso generalizado de FDM. Hasta que se desarrollen nuevos materiales de alta velocidad, este es el límite de la tecnología de impresión 3D actual. Además, no existe una demanda pública de velocidades superiores a las que ya se pueden alcanzar con los tipos de materiales que actualmente pueden soportar las velocidades de las impresoras 3D modernas. Las innovaciones deben centrarse en otros aspectos del proceso de impresión, como las propiedades de los materiales, la precisión y la complejidad.
A medida que vemos cómo el hardware avanza hacia nuevos umbrales de velocidad, queda claro que el futuro de la impresión 3D no se limita a velocidades más rápidas, sino que se trata de maximizar la eficiencia y la complejidad de los materiales que podemos utilizar.
El cambio revolucionario: la impresión en 5 ejes

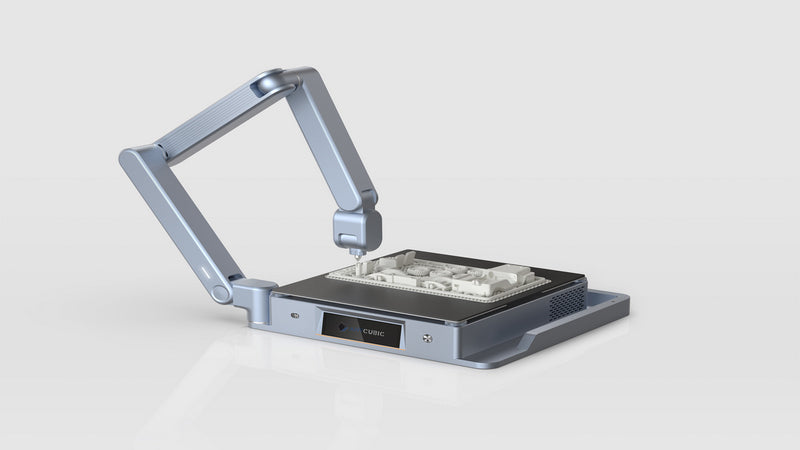

Entra en escena la impresión FDM en 5 ejes. En esencia, la impresión en 5 ejes amplía el sistema tradicional de tres ejes (X, Y, Z) con dos ejes de rotación adicionales, lo que permite que el cabezal de impresión se mueva no solo en línea recta, sino también en curvas y ángulos. El concepto de impresora plegable portátil de 5 ejes de Anycubic ya ha demostrado las posibilidades de esta tecnología, ya que se pliega hasta convertirse en una máquina del tamaño de un maletín que puede imprimir objetos de tamaño real, todo ello utilizando esta nueva gama de movimientos.
Pero el verdadero valor de la impresión en 5 ejes va más allá de la eficiencia espacial. La capacidad de imprimir en ángulos no planos, es decir, en superficies que normalmente serían imposibles de imprimir, abre la puerta a nuevas oportunidades de ahorro de material. Normalmente, se necesitan estructuras de soporte cuando se imprimen objetos con salientes, lo que da lugar a un desperdicio de material y a un proceso laborioso de eliminación de los soportes después de la impresión. Con la impresión en 5 ejes, las estructuras de soporte se vuelven obsoletas. El cabezal de impresión se puede girar e inclinar de tal manera que imprima directamente sobre los salientes, con impresiones bien diseñadas, lo que podría eliminar o reducir en gran medida la necesidad de material de soporte. Esto por sí solo reducirá drásticamente el desperdicio de material y mejorará la calidad de las piezas impresas finales.
Para las industrias que utilizan filamentos industriales de alto rendimiento, como PEEK, Ultem y PEKK, estos ahorros son significativos. Por ejemplo, una bobina de PEEK puede costar alrededor de 400 dólares por kilogramo, lo que supone una inversión considerable, especialmente para pequeñas empresas o laboratorios de investigación que trabajan en prototipos o piezas personalizadas. Al utilizar la impresión multieje para evitar la necesidad de estructuras de soporte excesivas, los usuarios pueden reducir significativamente el material total utilizado. Cuando cada gramo de filamento cuenta, la capacidad de minimizar los residuos durante el proceso de impresión se traduce directamente en un ahorro de costes.
En industrias en las que se requieren termoplásticos de alto rendimiento, como la aeroespacial, donde los materiales deben soportar temperaturas extremas y tensiones mecánicas, el ahorro puede acumularse rápidamente. El uso de la impresión fuera del eje para crear piezas con curvas orgánicas y estructuras complejas permite a los usuarios aprovechar al máximo cada bobina de filamento caro. Al eliminar la necesidad de estructuras de soporte voluminosas y permitir la creación de diseños ligeros y optimizados, los fabricantes pueden maximizar el valor de cada bobina de estos materiales caros.
Además, la capacidad de imprimir geometrías complejas sin depender de estructuras de soporte permite obtener piezas más ligeras y resistentes, optimizadas para su función prevista. Esto es especialmente importante en sectores como el aeroespacial, donde cada gramo cuenta y las relaciones resistencia-peso son fundamentales. La combinación de la impresión fuera del eje y el diseño optimizado de las piezas abre nuevas posibilidades para crear piezas más resistentes y ligeras, lo que en última instancia reduce tanto los costes de material como los tiempos de producción.
Implicaciones en los costes: de los aficionados a la industria
El potencial de ahorro de material con la impresión en 5 ejes no es solo teórico, sino que se puede aplicar tanto al sector aficionado como al industrial. Para los aficionados que utilizan materiales estándar como PLA y PETG, la capacidad de imprimir sin soportes significa que el coste por pieza se reduce significativamente. En lugar de utilizar grandes cantidades de filamento para el material de soporte que se desechará, los aficionados pueden crear impresiones más limpias y eficientes con menos residuos.
Sin embargo, el impacto real se nota cuando se utilizan materiales industriales. Como se ha mencionado anteriormente, los materiales exóticos como el PEEK y el Ultem pueden costar hasta 400 dólares por kilogramo. En la impresión FDM tradicional, una parte significativa de este material se pierde a menudo en las estructuras de soporte. Al evitar los soportes y optimizar la orientación de la impresión con el movimiento de 5 ejes, las empresas pueden ahorrar cientos o incluso miles de dólares por proyecto, dependiendo de la complejidad y el tamaño de las piezas que se imprimen.
No se trata solo de reducir los residuos, sino de abrir nuevas posibilidades para el diseño y la innovación. Las geometrías complejas, que antes estaban reservadas a la fabricación de alta gama o eran imposibles de producir con la FDM tradicional, ahora se pueden crear con facilidad. Esto significa que los diseños innovadores, ya sean piezas personalizadas, prototipos únicos o componentes funcionales para industrias de alto rendimiento, se pueden producir más rápido y a un coste menor que nunca.
Una visión más amplia de los materiales y su papel en la impresión de 5 ejes
Los materiales que los prosumidores y los profesionales del sector podrán utilizar con la impresión de 5 ejes no se limitan a los termoplásticos de alto rendimiento como el PEEK, el Ultem y el PEKK. Los compuestos de fibra de carbono, como el PA12-CF (nailon 12 con fibra de carbono), también están ganando popularidad en el mercado prosumidor. Estos materiales ofrecen una excelente relación resistencia-peso, lo que los hace ideales para prototipos de ingeniería y piezas de automoción.
Aunque estos compuestos pueden costar entre 100 y 250 dólares por kilogramo, la capacidad de imprimir de forma más eficiente reduciendo los residuos y evitando la necesidad de un soporte excesivo permite a los usuarios sacar el máximo partido a estos materiales especializados. La naturaleza abrasiva de los filamentos de fibra de carbono, que suelen requerir boquillas endurecidas, también puede mitigarse mediante una impresión optimizada, lo que prolonga la vida útil de los componentes de la impresora y permite obtener piezas de alta calidad.
Implicaciones para el futuro: un nuevo estándar para la impresión 3D
La convergencia de la impresión FDM de 5 ejes, la eficiencia de los materiales y los filamentos de alto rendimiento sugiere que la próxima generación de impresoras 3D redefinirá no solo lo que es posible, sino también lo que es práctico tanto en el mercado de consumo como en el industrial. Para los prosumidores, la capacidad de imprimir geometrías complejas sin depender de soportes, al tiempo que se ahorra dinero en materiales de alto coste, abre nuevas puertas a la innovación, la personalización y la optimización. Para los profesionales del sector, la eficiencia de la impresión en 5 ejes podría traducirse en una prototipación más rápida, menores costes de material y una iteración más rápida de los productos.
Si bien las velocidades actuales y las limitaciones del hardware pueden haber alcanzado su punto máximo con los materiales existentes, la tecnología de 5 ejes representa un cambio hacia la mejora de la complejidad del diseño y el uso de los materiales, en lugar de impulsar velocidades cada vez mayores. El futuro de la impresión 3D no reside en tiempos de impresión más rápidos, sino en la inteligencia y eficiencia con la que podemos utilizar los materiales a nuestra disposición. Al aprovechar el poder de la impresión multieje, estamos entrando en una era en la que la libertad de diseño ya no está limitada por el desperdicio de material, las limitaciones de impresión o la necesidad de estructuras de soporte.
En conclusión, la impresión FDM de 5 ejes no es solo una mejora tecnológica, sino un cambio de paradigma que remodelará nuestra forma de pensar sobre la fabricación y el consumo de materiales. Al utilizar esta tecnología, veremos una producción más inteligente y sostenible y, con ella, un futuro en el que el coste de los materiales ya no limite la innovación, sino que la impulse.
Todas las opiniones expresadas en este artículo son del autor y no están respaldadas ni afiliadas a Anycubic.
